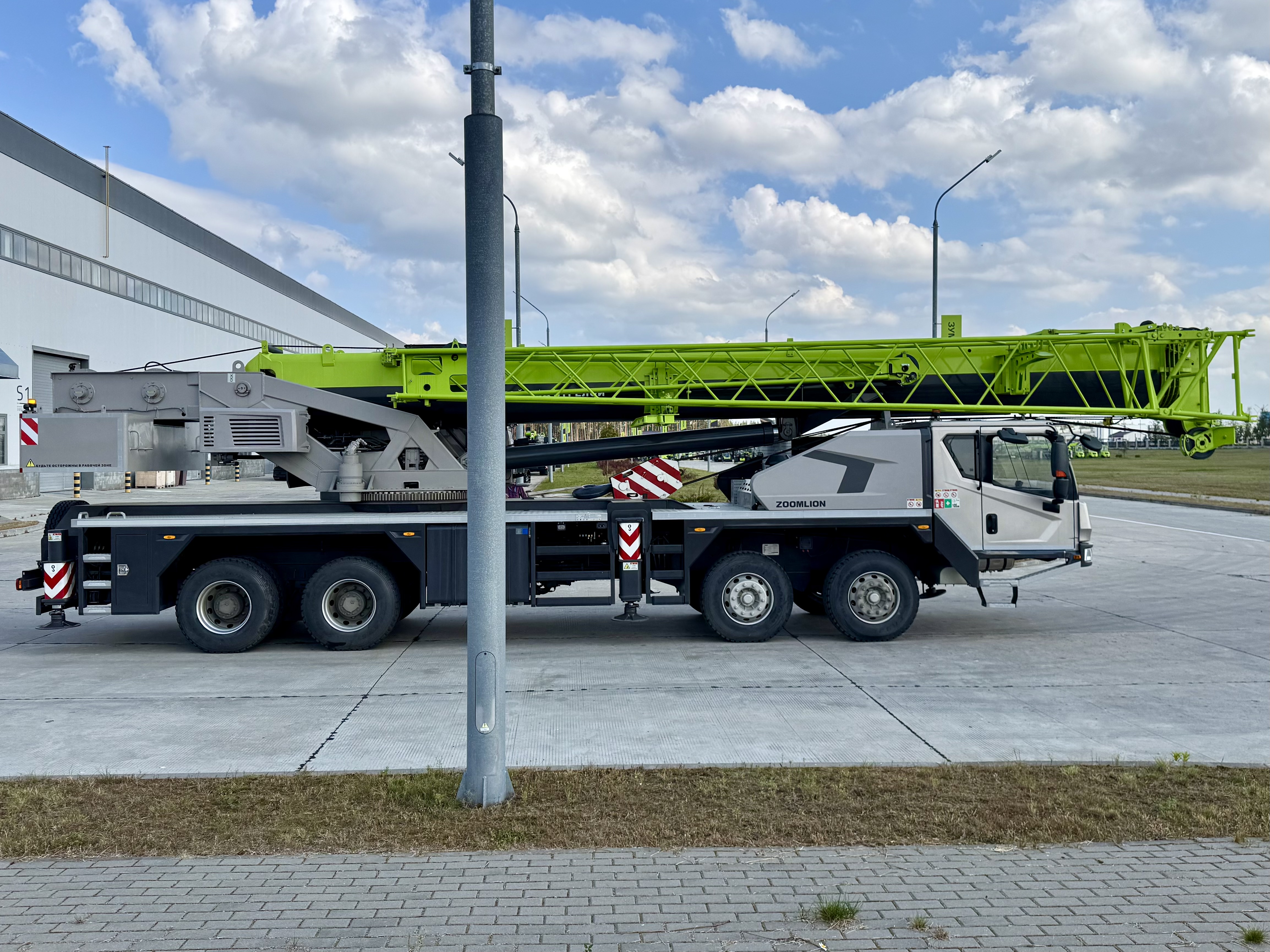

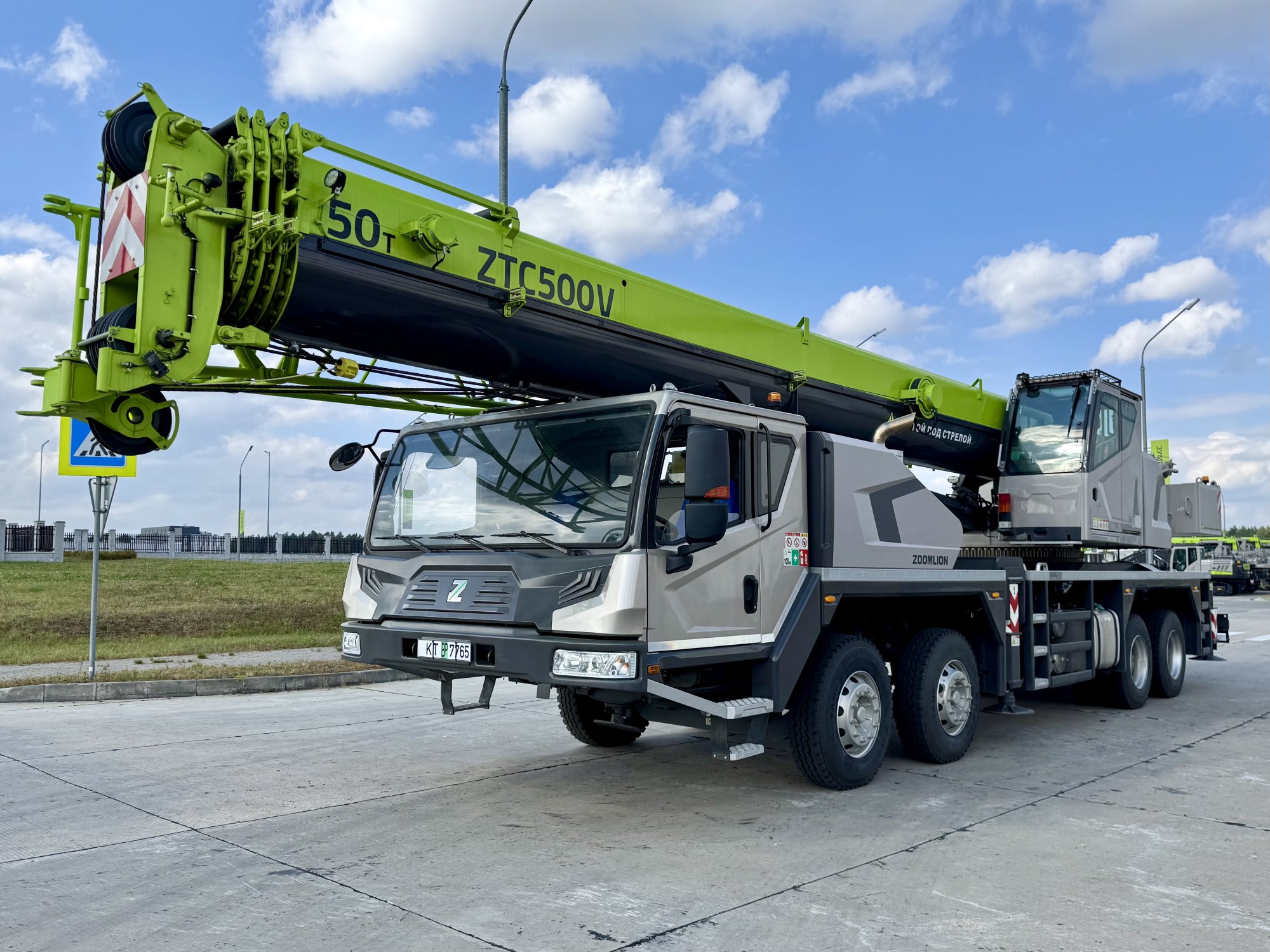

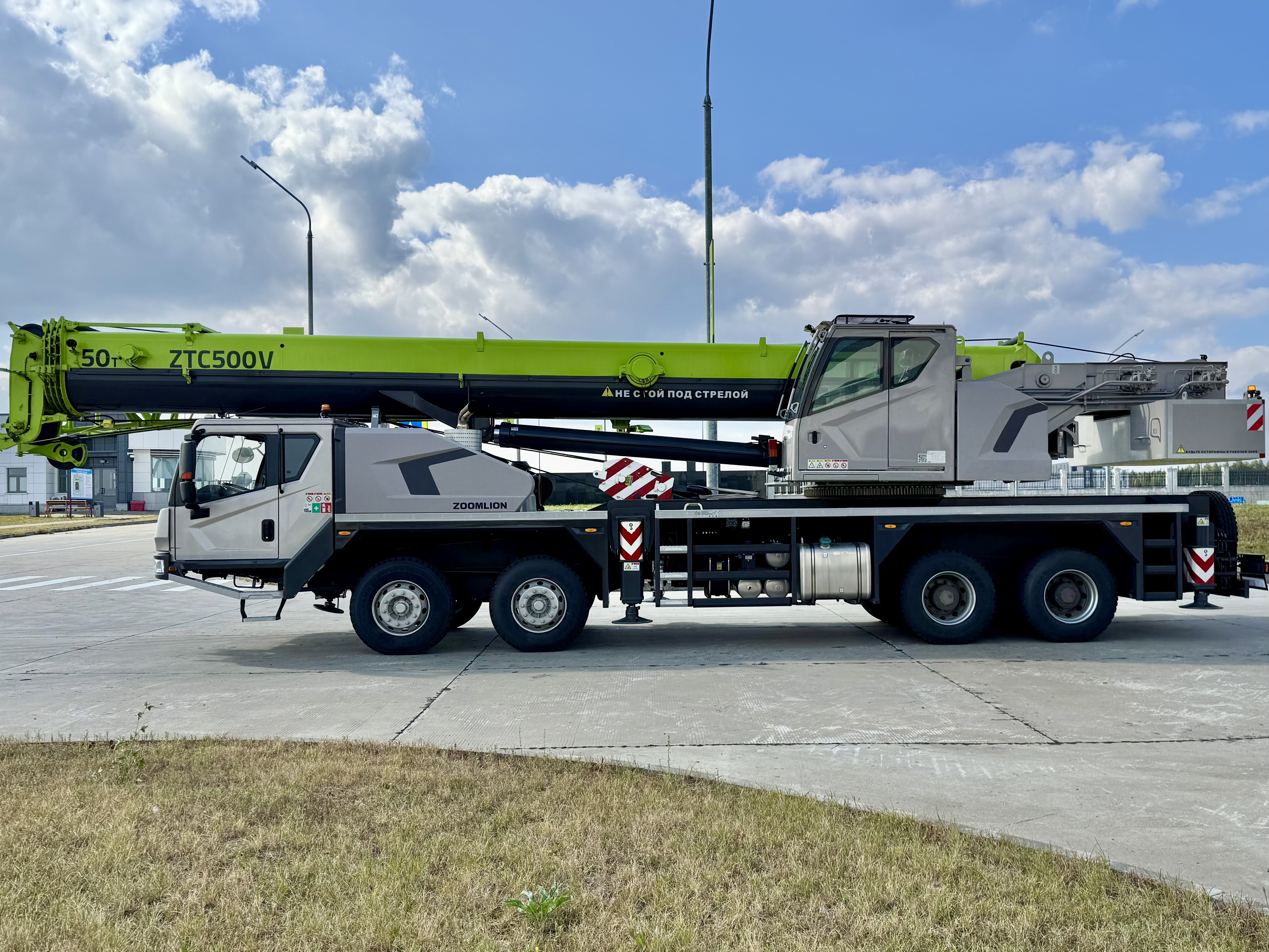

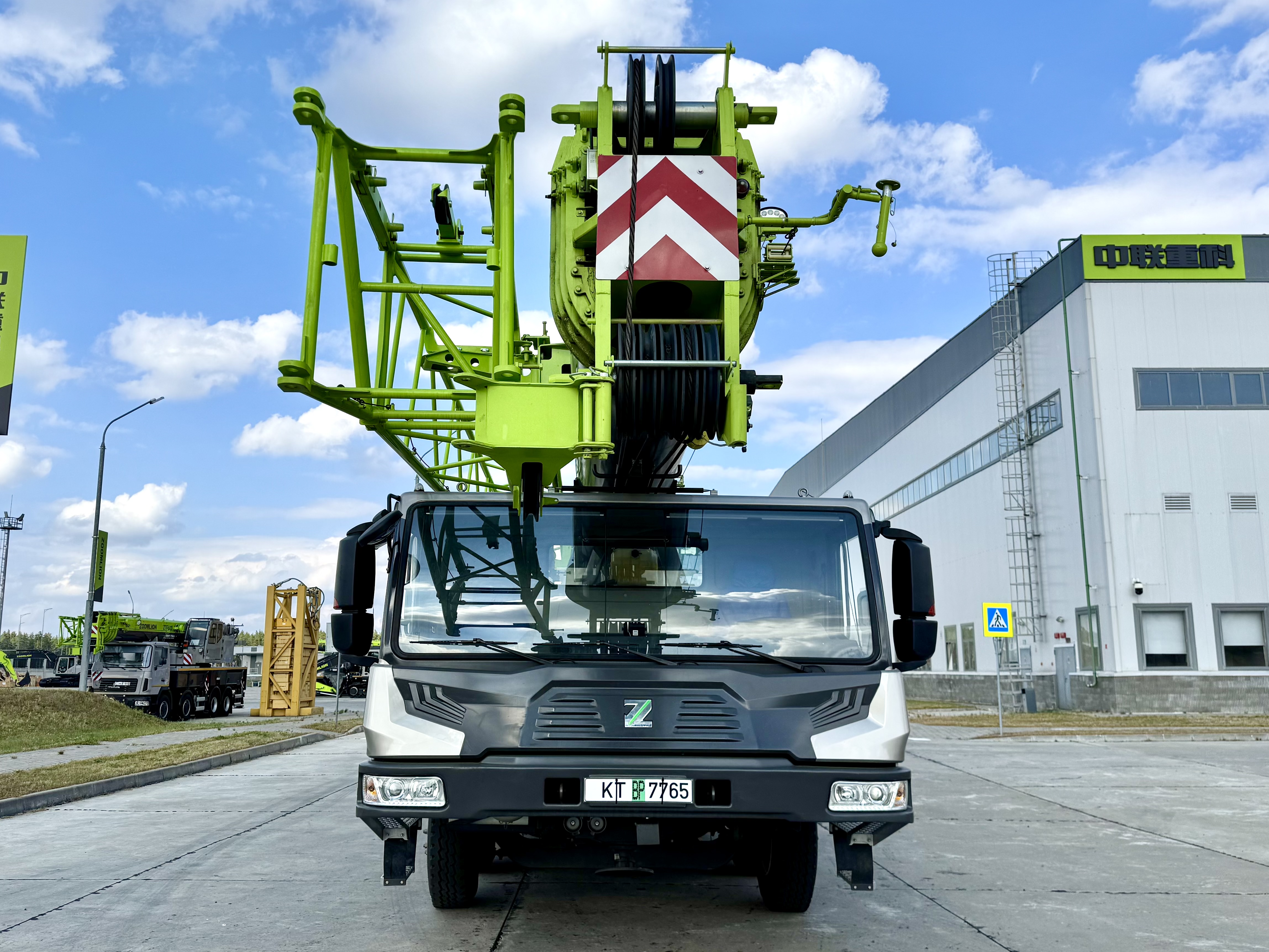

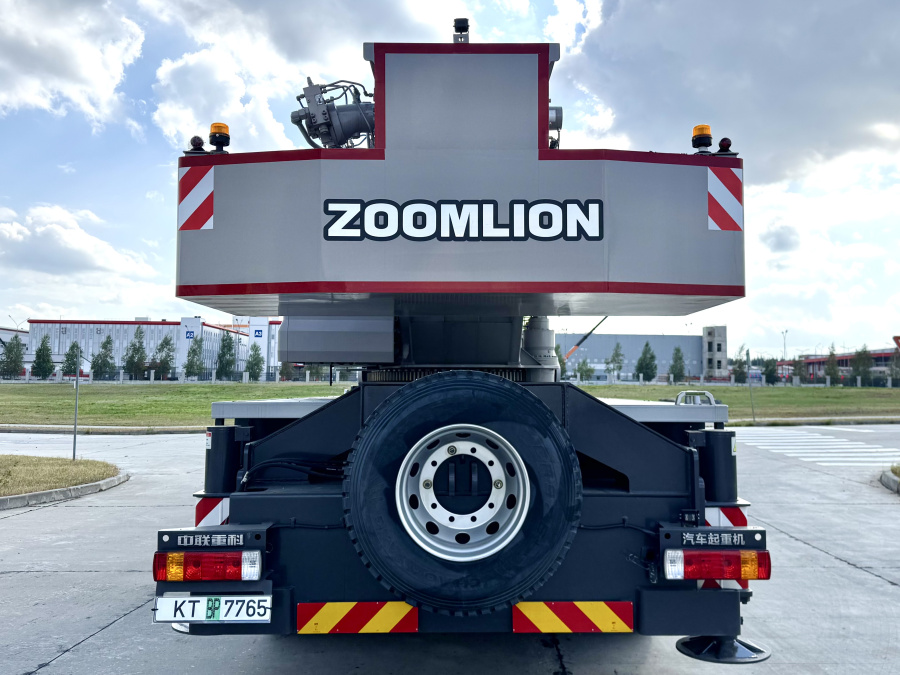

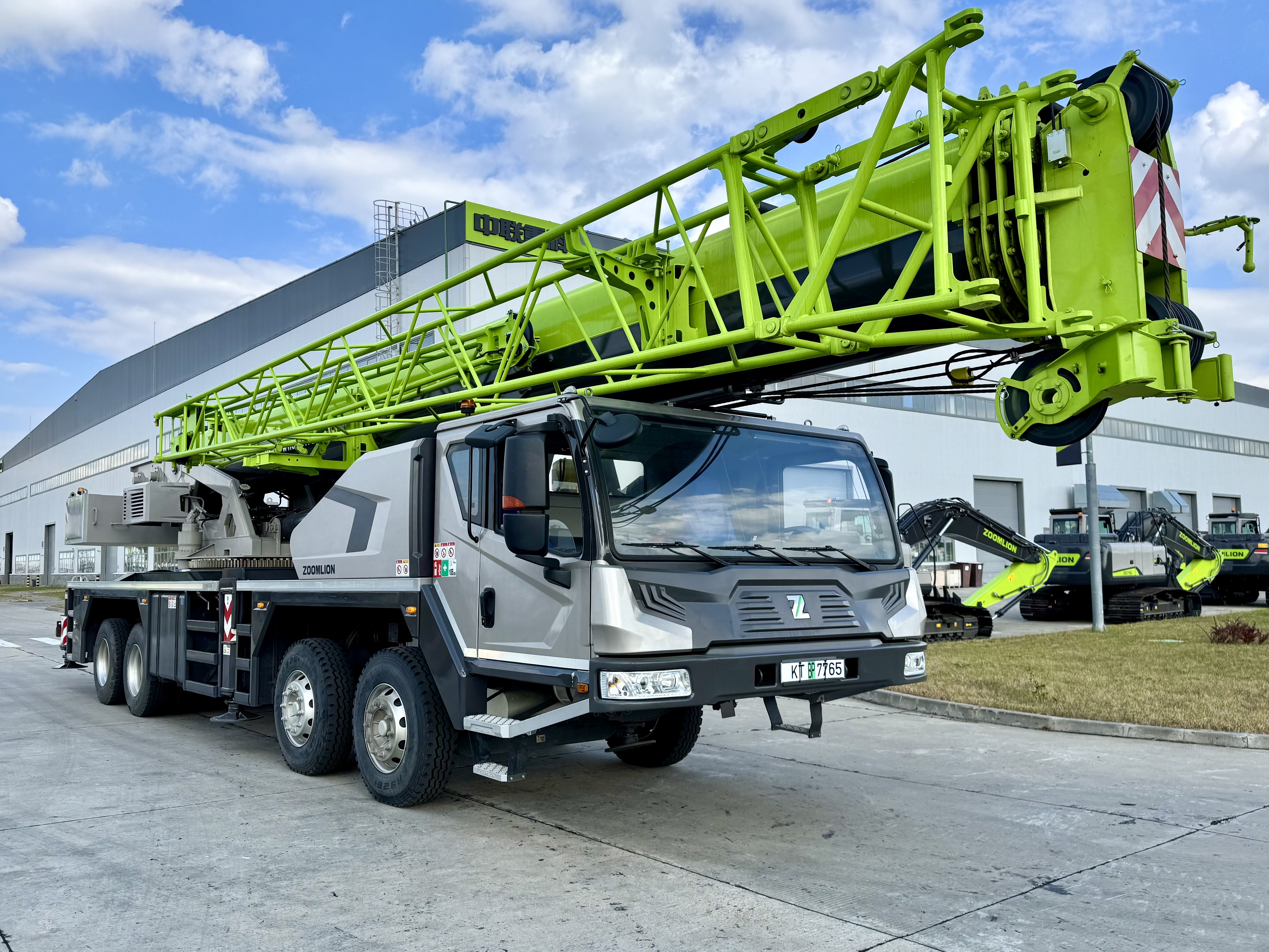

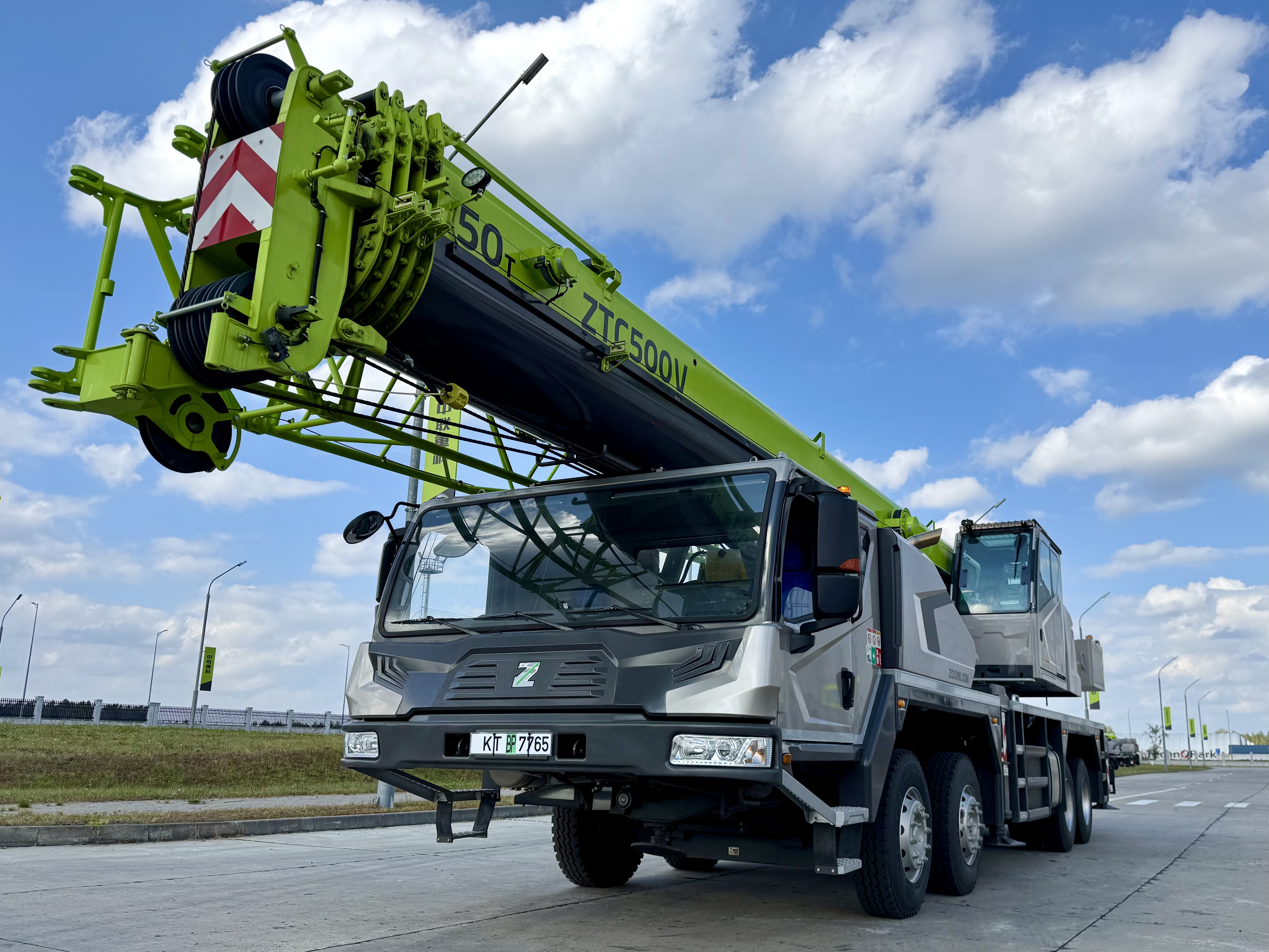

Автокран ZTC500V

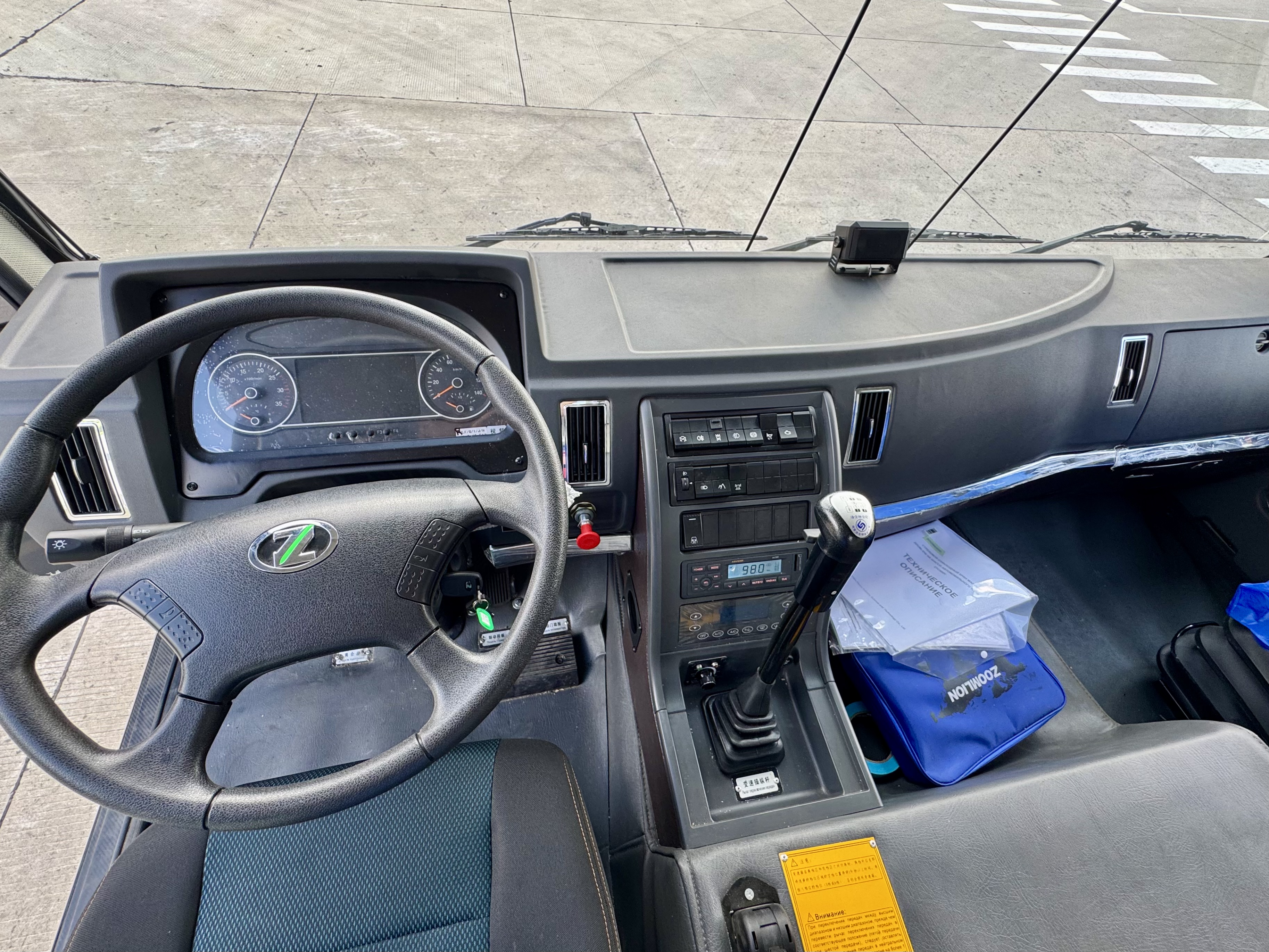

Кабина водителя:

Просторная, низко расположенная кабина водителя, изготовлена из стальных листов. В кабине водителя установлены передний пульт управления, регулируемое рулевое колесо, боковые окна с электроуправлением, регулируемое сиденье с гидроамортизатором и высокой спинкой, кондиционер с отопителем, солнцезащитная шторка и др., что создает комфортную рабочую обстановку.

Рама:

Рама коробчатого типа из высокопрочной стали, с высоким сопротивлением кручению, обладает отличной несущей способностью.

Двигатель:

Дизельный двигатель Weicai WP9H336E50 (Евро 5), 6-цилиндровый рядный дизельный двигатель с промежуточным охлаждением наддуваемого воздуха и с системой впрыска топлива.

Сцепление:

Однодисковое, сухое сцепление.
Коробка передач:

FAST 9JS150TA-B

Механическая 9-и ступенчатая коробка передач, с синхронизаторами, применен фланец выходного вала с торцевыми шлицами.

Подвеска:

Передняя подвеска: зависимая рессорная с телескопическими амортизаторами.
Задняя подвеска: зависимая рессорно-балансирная с телескопическими амортизаторами.

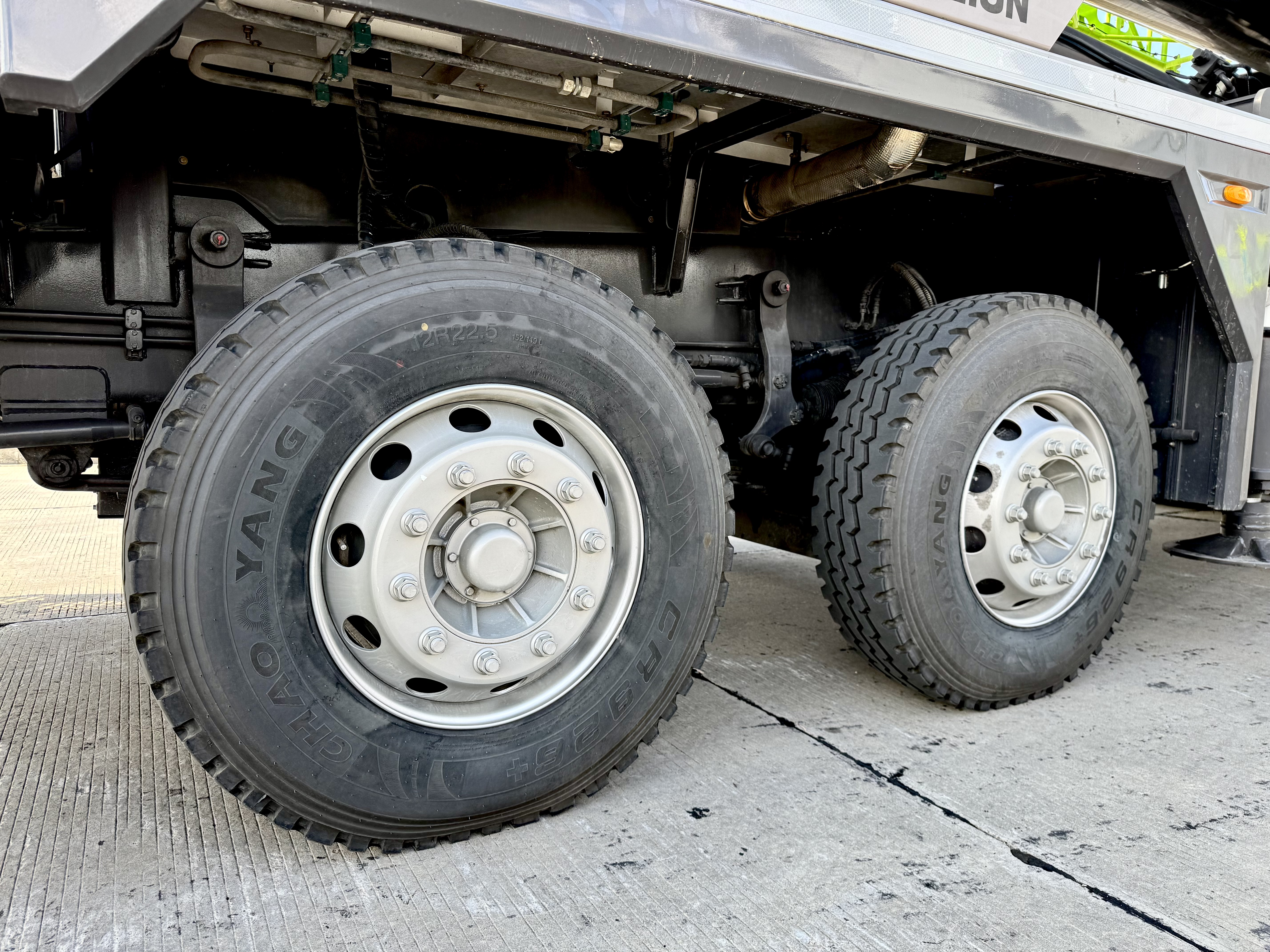

Колеса:

12R22.5

Тормозная система:

Рабочая (основная): двухконтурная, пневматическая, с разделением на контуры по осям (1,2 и 3,4 осей), с антиблокировочной системой (АБС), тормозные механизмы колес всех осей - барабанного типа.

Запасная: стояночная тормозная система.

Стояночная: тормозные механизмы колес 2,3 и 4 осей с приводом от пружинных энергоаккумуляторов.

Вспомогательная (износостойкая): моторный тормоз-замедлитель.

Кабина крановщика:

Кабина крановщика оборудована регулируемым сиденьем с подголовником, допускается регулировка угла наклона спинки и регулировка сиденье в продольном направлении. Панель приборов и переключателей расположены с правой стороны крановщика и в правой верхней части кабины, две рукоятки расположены с двух сторон сиденья, все эти обеспечивают более рациональную компановку, удобство управления и более широкое внутреннее пространство. Кабина крановщика отличается широкой обзорностью, широким внутренним пространством, рациональной компановкой, красотой, удобством в эксплуатации, безопасностью и комфортом. Кроме того, кабина крановщика оснащена стеклоочистителем, омывателем, кондиционером и отопителем.

Кабина крановщика оснащена механизмом подъема и опускания кабины крановщика, может наклоняться вперед или назад в пределах от 0° до 20°. Это позволяет существенно увеличить обзор крановщика и снизить интенсивность работы.

Стрела и механизм телескопирования стрелы:

Телескопическая стрела данного крана состоит из пяти секций стрелы U-образного профиля, представляет собой коробчатую конструкцию, изготовлена из низколегированной высокопрочной листовой стали и отличается отличной прочностью на изгиб, высокой несущей способностью, малым весом, большой боковой жесткостью и малой деформацией на головках секций стрелы.

Оголовок стрелы представляет собой пластинчатую конструкцию. Коэффициент перекрытия секций стрелы большой. Вставлены ползуны. За счет совершенствования конструкции собственный вес стрелы снижается и распределение усилий на секции стрелы более равномерное. Кроме того, можно регулировать зазор между соседними секциями стрелы и избежать изгиба стрелы.

Выдвижение и втягивание секций стрелы осуществляются с помощью двух гидроцилиндров телескопирования, канатов выдвижения и канатов втягивания. Вторая секция стрелы выдвигается и втягивается гидроцилиндром телескопирования I. Третья, четвертая и пятая секции стрелы выдвигаются и втягиваются синхронно гидроцилиндром телескопирования II с помощью канатов выдвижения и втягивания. Механизм телескопирования стрелы характеризуется компактной конструкцией и надежностью работы. На каждом гидроцилиндре телескопирования установлен балансировочный клапан.

Механизм подъема стрелы:

Применяется одинарный гидроцилиндр подъема стрелы, смонтированный спереди. Угол наклона стрелы: от -2° до 80°.

На гидроцилиндре установлен балансировочный клапан, который обеспечивает плавность подъема и опускания стрелы.

Ограничитель грузового момента:

Данный кран оборудован автоматическим ограничителем грузового момента (ОГМ). Дисплей и устройства сигнализации ОГМ установлены в кабине крановщика. Когда фактический грузовой момент достигает 90% от номинального, ОГМ сигнализирует световым сигналом и зуммер звучит. Когда фактический грузовой момент превышает номинальный грузовой момент, соответствующие механизмы отключаются и все операции, увеличивающие грузовой момент, прекращаются.

На дисплее ОГМ показываются отношение фактического грузового момента к номинальному, угол наклона стрелы, длина стрелы, рабочий вылет, фактическая нагрузка, номинальная нагрузка, фактическая высота подъема и т.д..

Кроме того, для обеспечения безопасности работы на данном кране установлены следующие устройства безопасности, как:

1) ограничитель высоты подъема крюка;

2) устройство предотвращения отцепления груза от крюка;

3) ограничитель сматывания каната;

4) двухсторонние гидрозамки;

5) балансировочные клапаны;

6) переливные клапаны.

7) сигнализатор напряжения.

Стрела и гусек

Стрела состоит из основной секции и четырех выдвижных секций.

Длина стрелы: L= 11,7 м – 45,5 м.

Длина гуська: 9,5 м …16 м.

Длина полностью выдвинутой стрелы с гуськом (угол установки гуська: 0°, 15°, 30°):

L = 45,5 м + 9,5 м = 55 м, L = 45,5 м + 16 м = 61,5 м.

Температурный режим эксплуатации крана

-25^оС…+40^оС

Автокран ZTC500V, дизельный двигатель (Weicai WP9H336E50, Евро-5), колесная формула 8х4

• удлинитель основной стрелы "гусек" - 9,5 - 16 м;
• основная лебедка;
• вспомогательная лебедка;

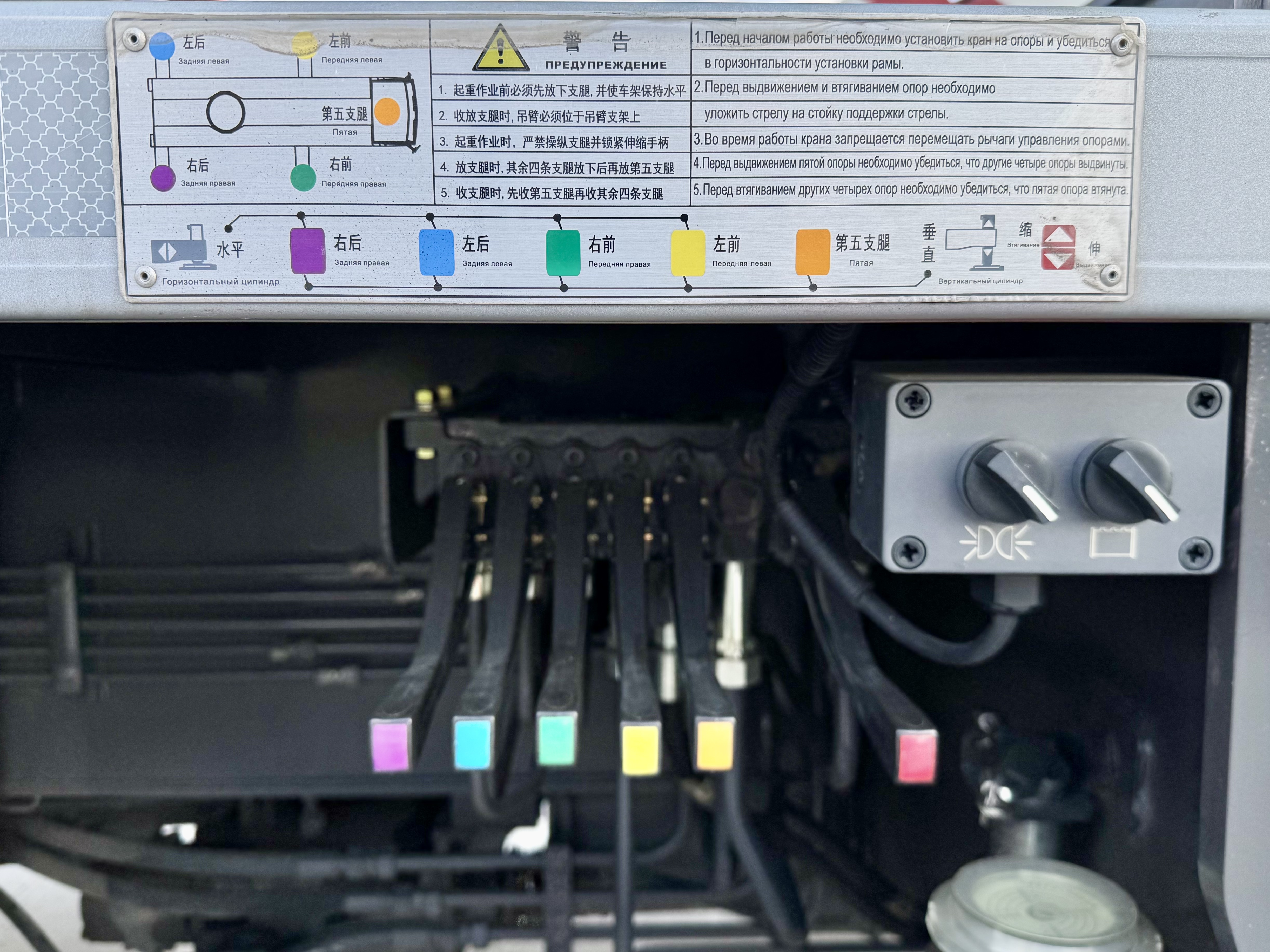

• пятая опора / аутригер под кабиной водителя;
• воздушный кондиционер кабины водителя и кабины крановой установки;
• независимый отопитель салона кабины водителя и кабины крановщика;
• предпусковой подогреватель двигателя;
• электропропорциональное управление (джойстики);
• противовес состоит из 1 стационарного противовеса массой 6,5 т.

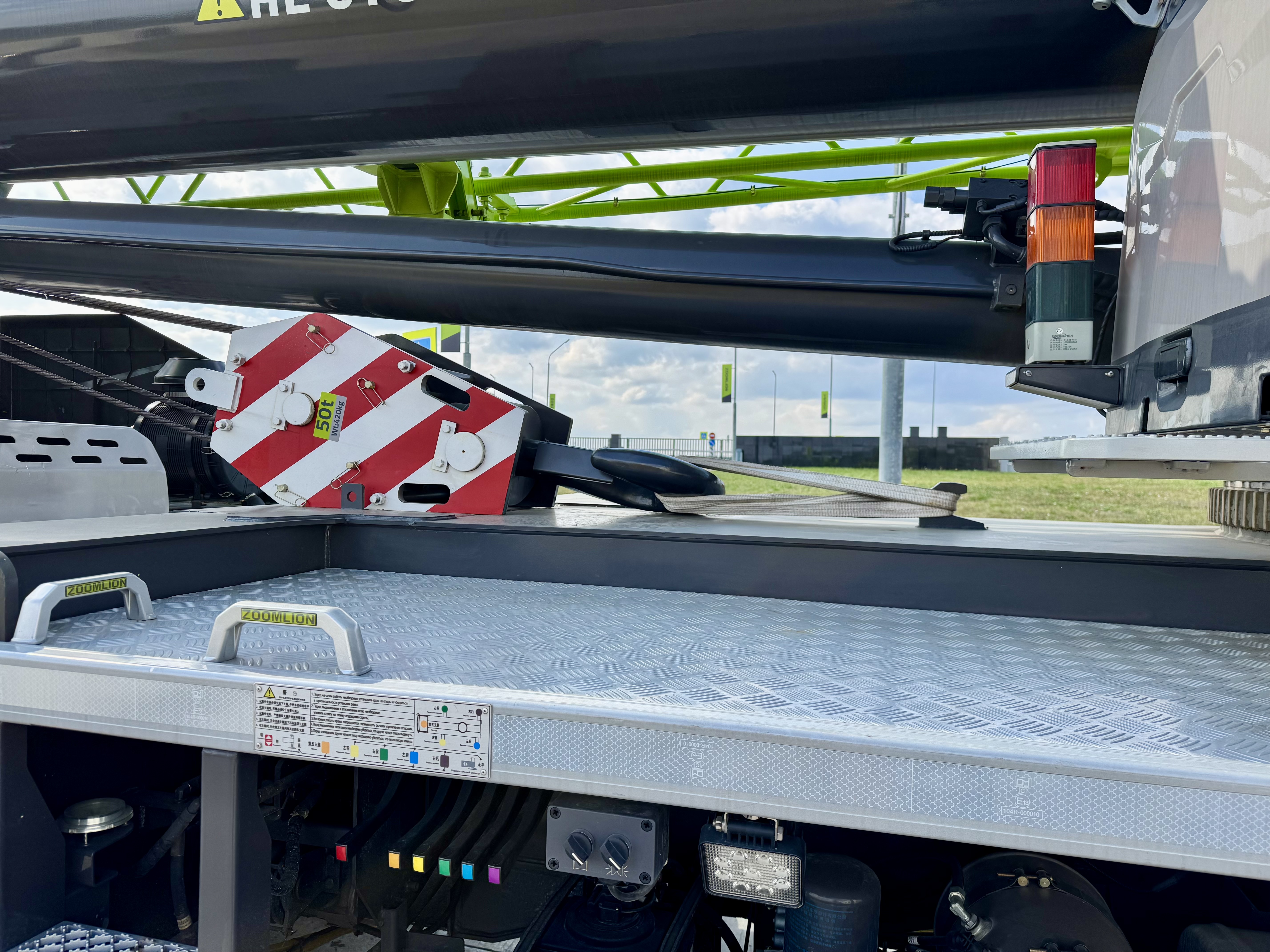

• крюковой блок 50 тонн (однорогий крюк, 5 шкивов);
• грузовой крюк 4 тонн;
• комплект рабочего освещения на стреле, кабине и крановой установке;
• комплект ЗИП;
• паспорт крана на русском языке;
• инструкция по эксплуатации на русском языке;
• инструкция по обслуживанию на русском языке;
• окраска в корпоративные цвета ZOOMLION (зеленый/серый)
