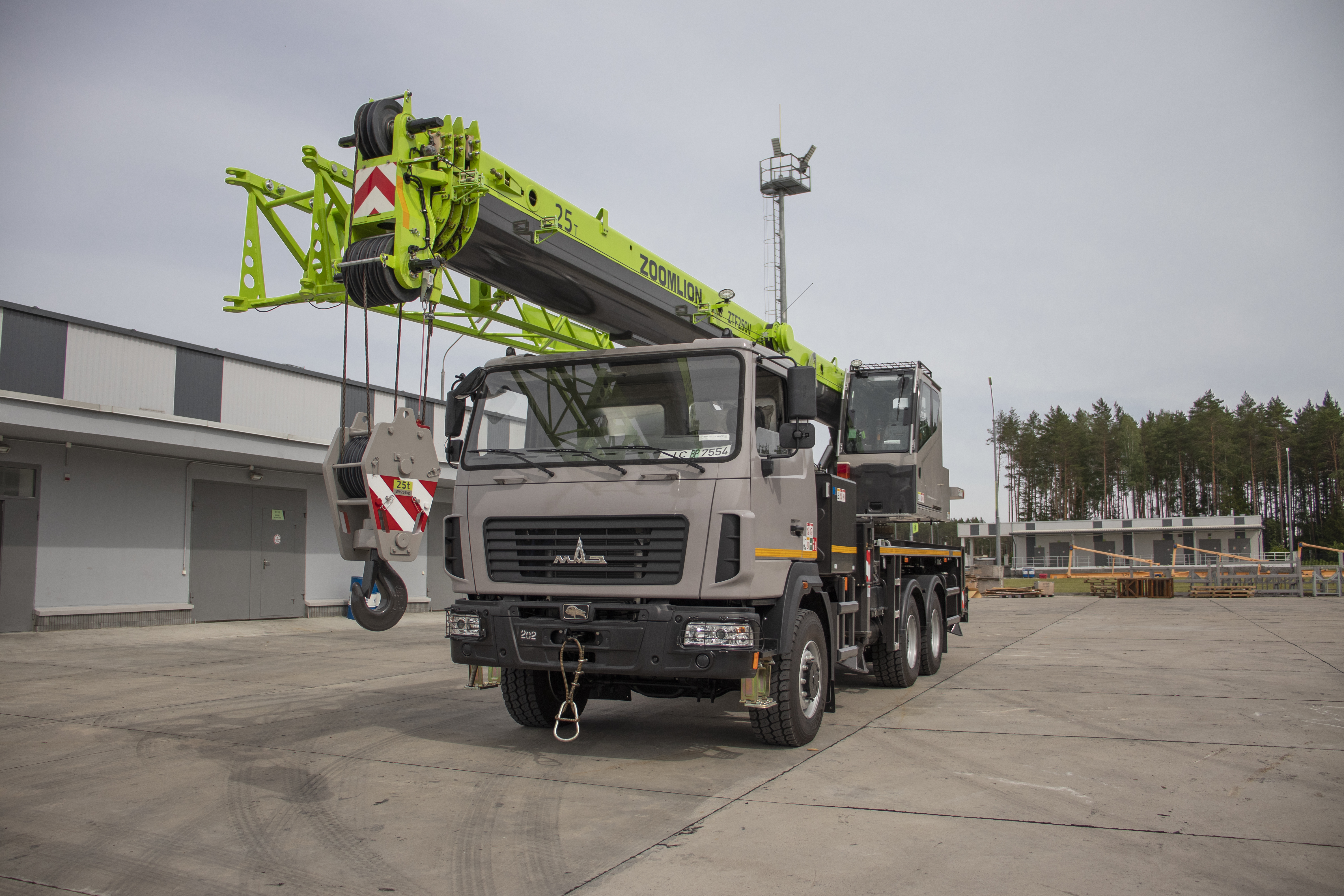

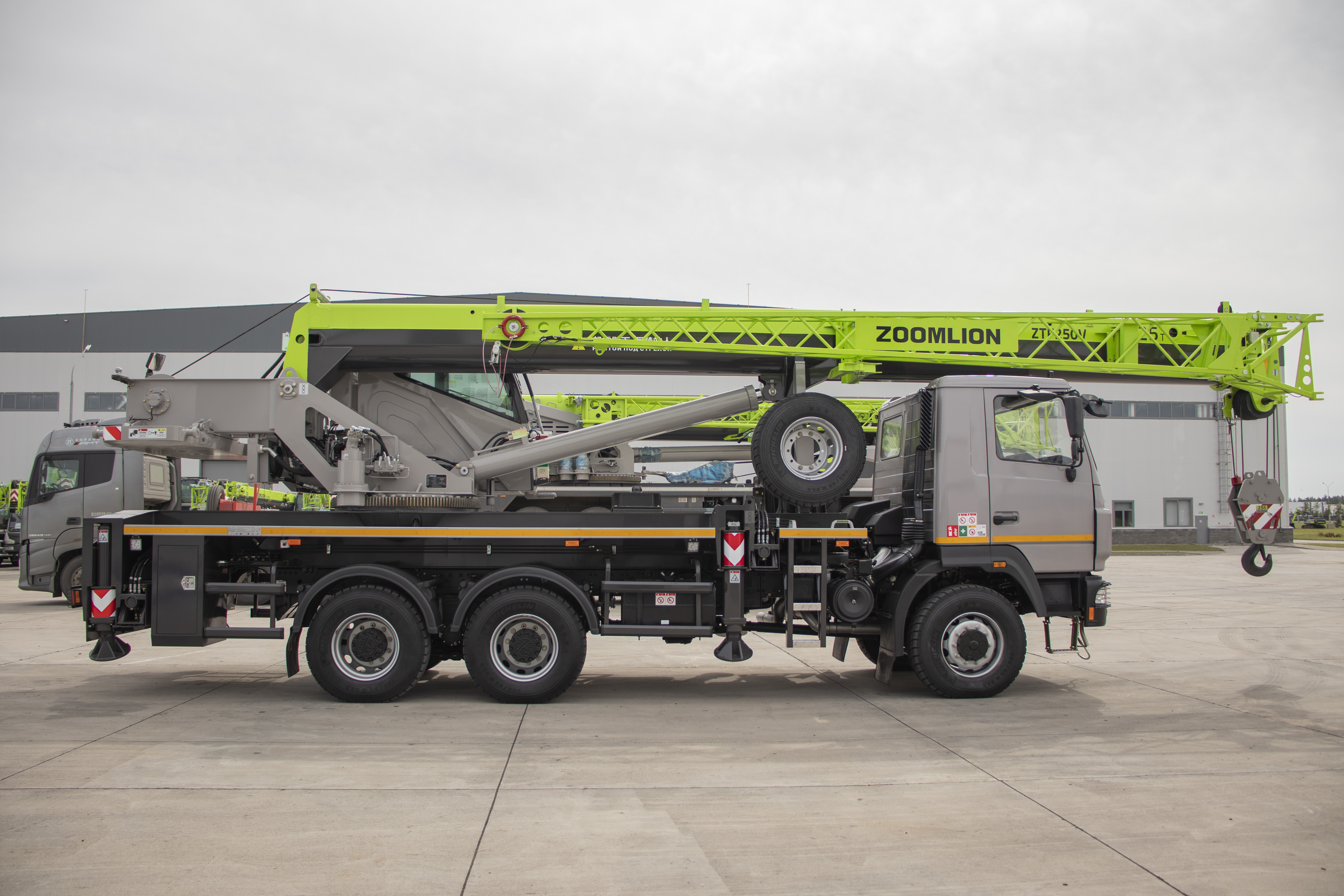

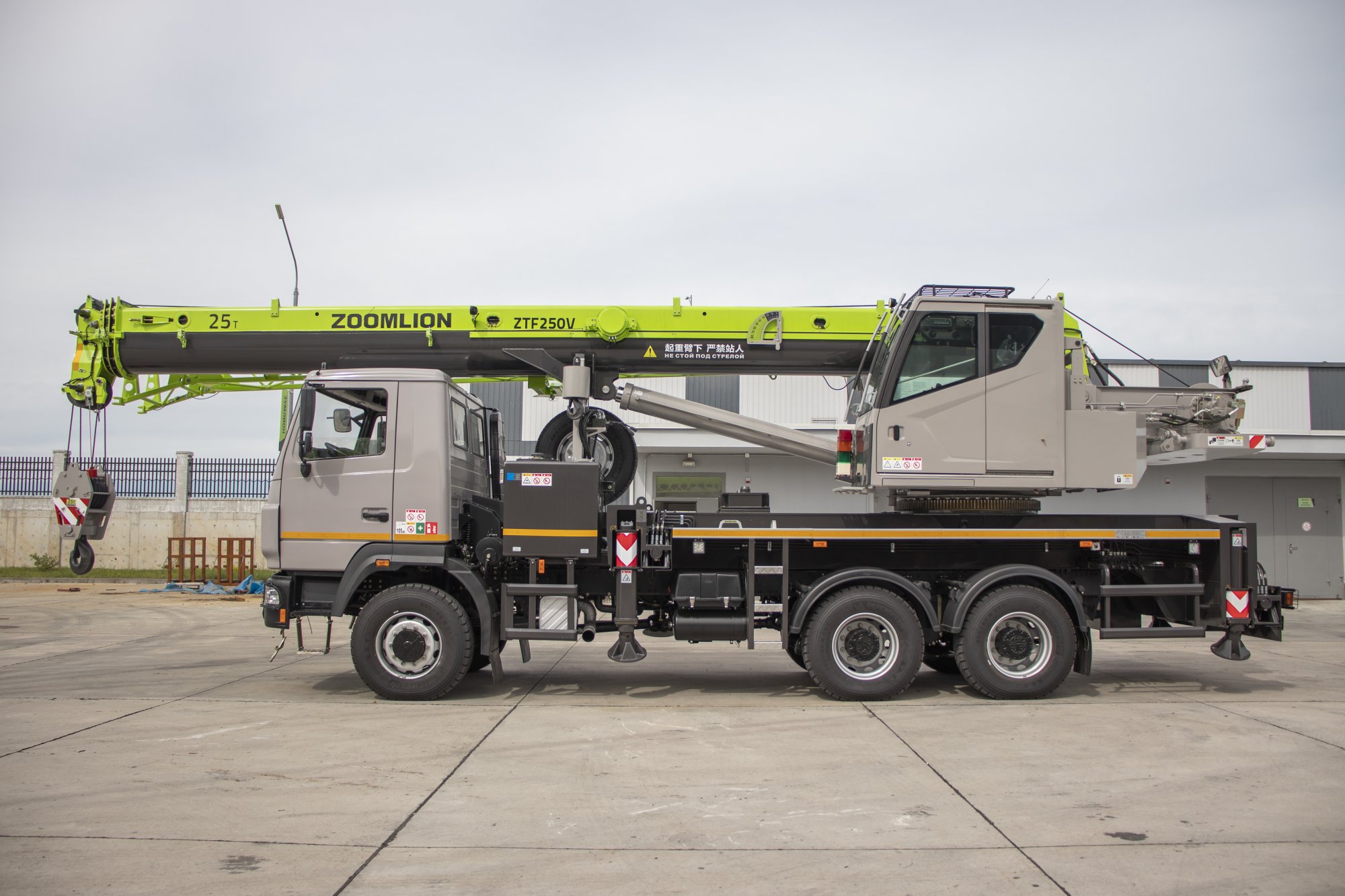

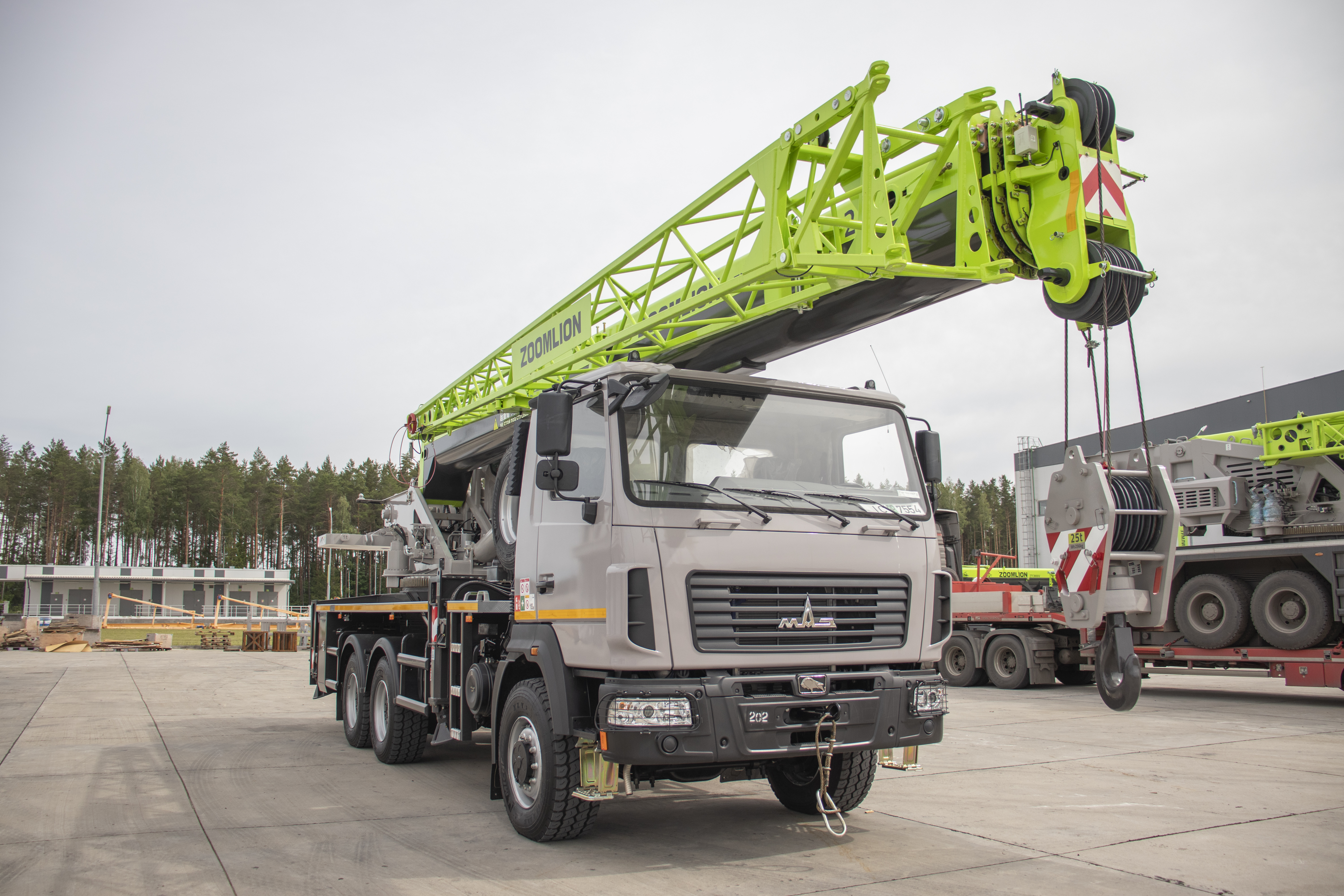

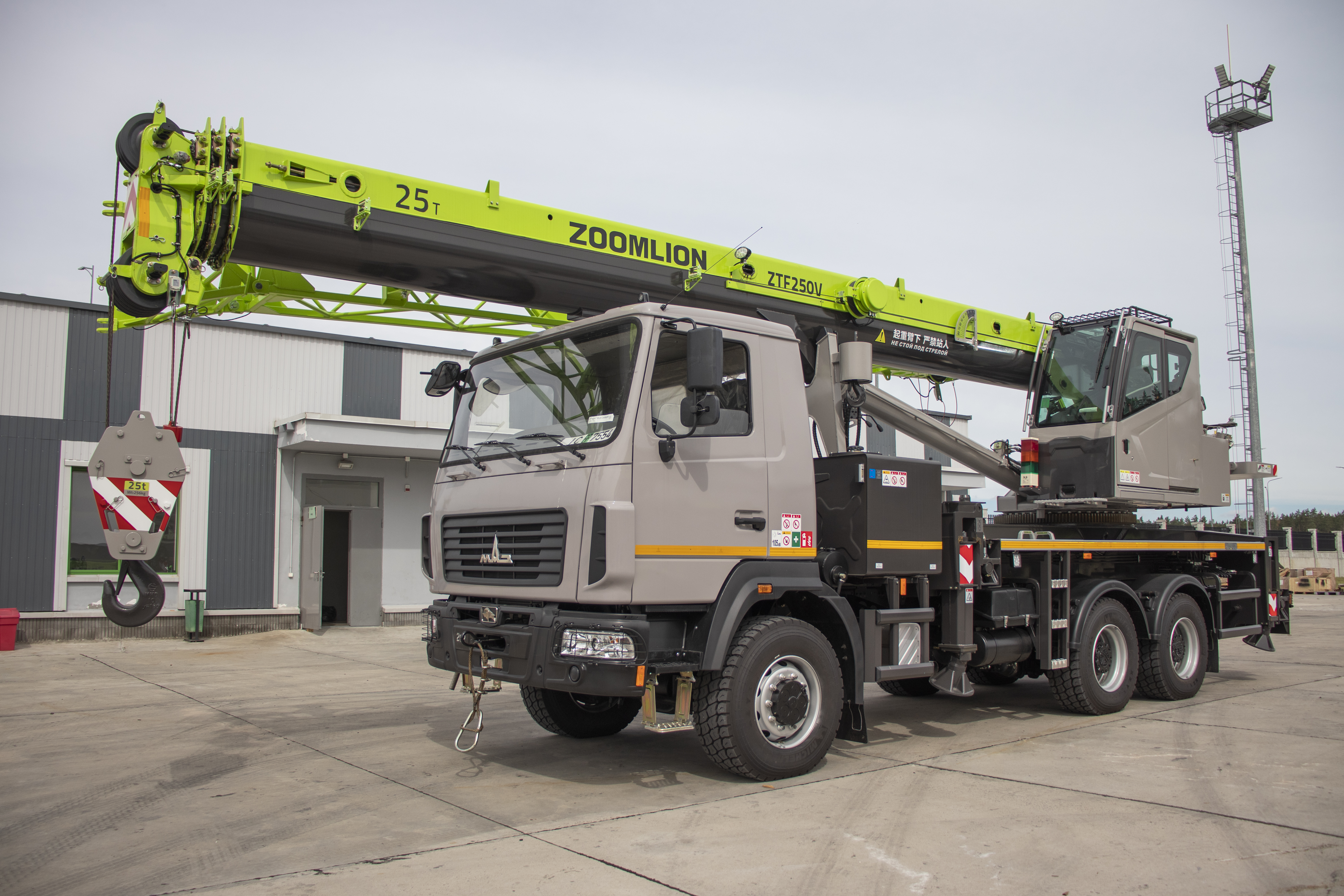

Автокран ZMC-25-1С6
Модель базового автомобиля
МАЗ-6302С5
Колесная формула
6х6
Двигатель
ЯМЗ-53603, экологического класса Евро-5
Модель базового автомобиля
—
МАЗ-6302С5
Колесная формула
—
6х6
Двигатель
—
ЯМЗ-53603, экологического класса Евро-5
Мощность
—
241 кВт (328 л.с.)
Колесная база
—
4000+1400 мм
Топливный бак
—
200 л
Шумоизоляционные экраны по двигателю и по кабине
—
устанавливаются
Передняя подвеска
—
рессорная, со стабилизатором поперечной
устойчивости
Задняя подвеска
—
рессорно-балансирная со стабилизатором
поперечной устойчивости
Колеса
—
дисковые, 11,75х22,5
Шины
—
385/65 R22.5
Рулевое управление
—
с интегральным рулевым механизмом
Тормозная система
—
с АБС/ПБС
Электрооборудование
—
спидометр, без электровыводов для прицепа
Кабина
—
типа 6516С9, двухместная, с уменьшенной высотой
центральной части крыши и пр. под установку кранового оборудования "ZOOMLION"; цвет кабины RAL 006000 (по каталогу RAL DESIGN) серый, блеск покрытия - высоко глянцевое
Базовое оснащение шасси (без доплаты)
—
огнетушитель в кабине шасси (1шт.); противооткатные
упоры (2шт.); светоотражающая маркировка; крылья задних колес с брызговиками; установка запасного колеса;
Грузоподъемность миди (на канатах)
—
25 т
Грузоподъемность на максимальном вылете
—
0,9 т
Грузовой момент
—
875,0 кНм
Длина стрелы
—
10,0-32,5 м
Длина удлинителя стрелового оборудования ("гуська")
—
8,0 м
Установка удлинителя стрелового оборудования ("гуська")
—
2 положения (0°, 30°)
Вылет минимальный при максимальной грузоподъемности
—
3,0 м
Вылет максимальный
—
30,0 м
Рабочая зона
—
360°
Глубина опускания максимальная при работе с основной стрелой с грузом, равным 50% грузоподъемности крана
—
11,0
Высота подъема максимальная
—
при минимальной длине стрелы - 10,7 м; при
максимальной длине стрелы - 32,7 м; при максимальной длине стрелы с удлинителем стрелы ("гуськом") - 40,5 м
Скорость подъема-опускания груза
—
номинальная, не менее - 6,0 м/мин; увеличенная,
не менее - 13,3 м/мин; посадки, не более - 0,2 м/мин
Скорости механизма поворота (частота вращения)
—
со стрелой 10,5-32,5 м с грузом: наименьшая,
не более - 0,2 об/мин; номинальная. не менее - 0,96 об/мин; увеличенная, не менее - 2,6 об/мин;
Максимальная масса груза. с которой допускается телескопирование стрелы
—
в пределах грузовых характеристик, но не
более 6 тонн
Время полного изменения вылета (подъем стрелы+телескопирование стрелы) не более:
—
от максимального до минимального - 60,0 с;
от минимального до максимального - 120,0 с;
Система противовесов (в базовом исполнении, без доплаты)
—
стационарный противовес: 0,2 т;
—
съемные противовесы: 1,0 т + 1,0 т + 4,0 т.
—
одновременная работа с противовесами общей
массой 5,2 т.
—
гидравлическая система установки и снятия
противовесов.
—
съемный противовес массой 4,0 тонны является
отдельно возимым
- длина
—
11 920
- ширина
—
2 550
- высота
—
3 910
Транспортная скорость на горизонтальном участке дороги с твердым покрытием
—
560 км/ч
Преодолеваемый краном уклон пути
—
18%
- возможность работы на втянутых выносных опорах (50%)
—
да
- база выносных опор
—
5,5 м
- расстояние между выносными опорами, не менее (на втянутых выносных опорах)
—
6,1 (4,2) м
- механизма передвижения
—
механический от двигателя, расположенного
на шасси.
- механизмов, расположенных на поворотной платформе;
—
гидравлический от насоса, расположенного
на неповоротной части.

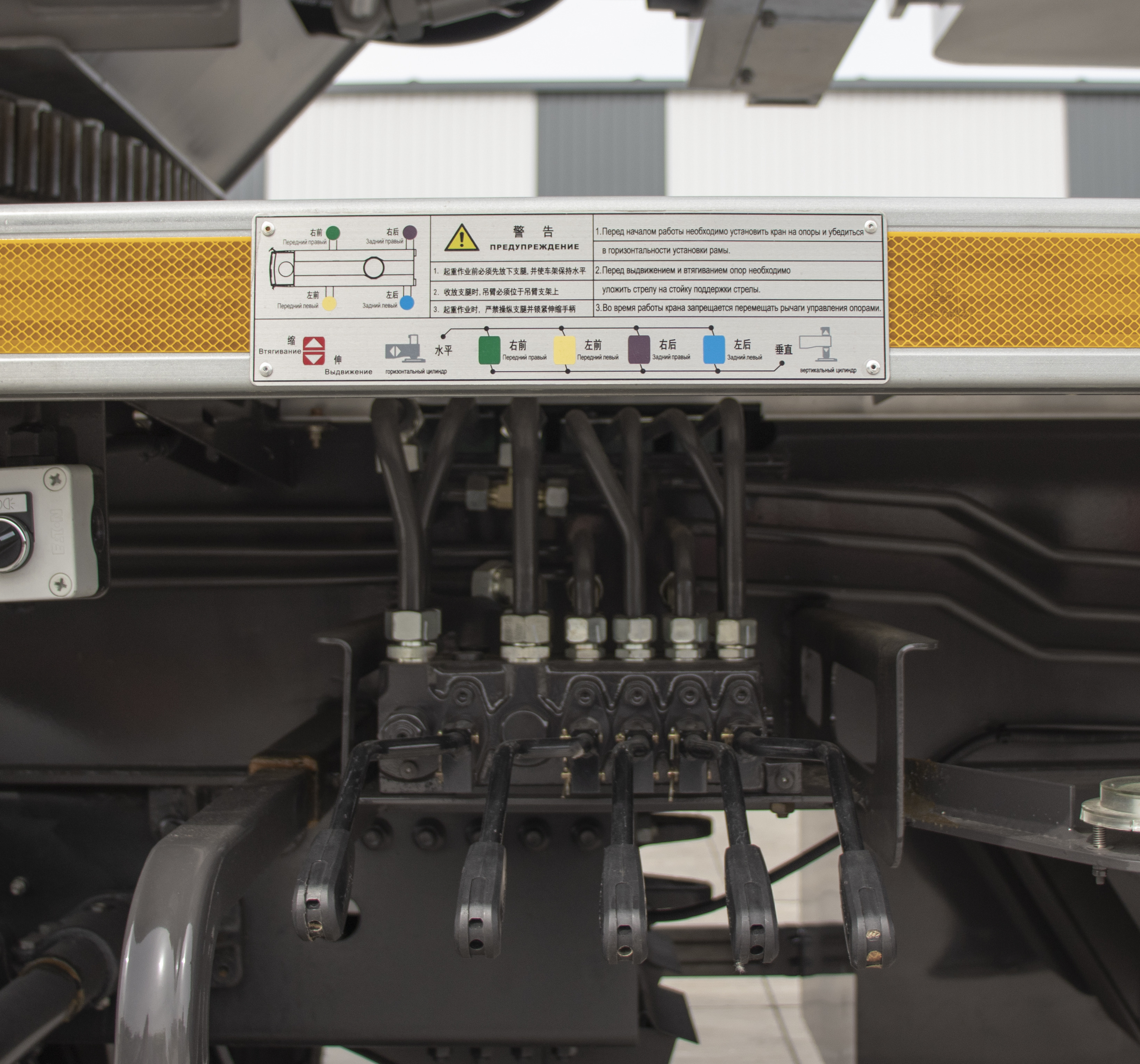

- выносных опор
—
гидравлический от насоса, расположенного
на неповоротной части.
наибольшая
—
плюс 40
наименьшая
—
минус 25
наибольшая
—
плюс 40
наименьшая
—
минус 40
- относительная влажность воздуха, %
—
85
Допустимый уклон площадки для установки крана, % (градусов): - при работе на выносных опорах
—
5,4 (3,0)
Требования к площадке, на которой допускается передвижение крана с грузом
—
Передвижение крана с грузом запрещено
Допустимое совмещение рабочих операций:
—
При работе крана можно совмещать любые
крановые операции. При этом необходимо выполнить соблюдать следующие условия: - совмещение операций достигается за счет перемещения двух любых рукояток управления крановыми операциями, для подачи рабочей жидкости в двух направлениях к исполнительным механизмам; - при совмещении крановых операций допускается работа с грузом не превышающим 70 % номинальной грузоподъемности крана согласно грузовысотных характеристик; - для предотвращения хаотичности наматывания каната на барабан не рекомендуется совмещать операции наматывание каната и задвижения телескопа.
Управление крановыми операциями
—
Джойстики
Базовое оснащение автокрана (без доплаты)
—
Удлинитель стрелы («гусек») длиной 8 метров.
—

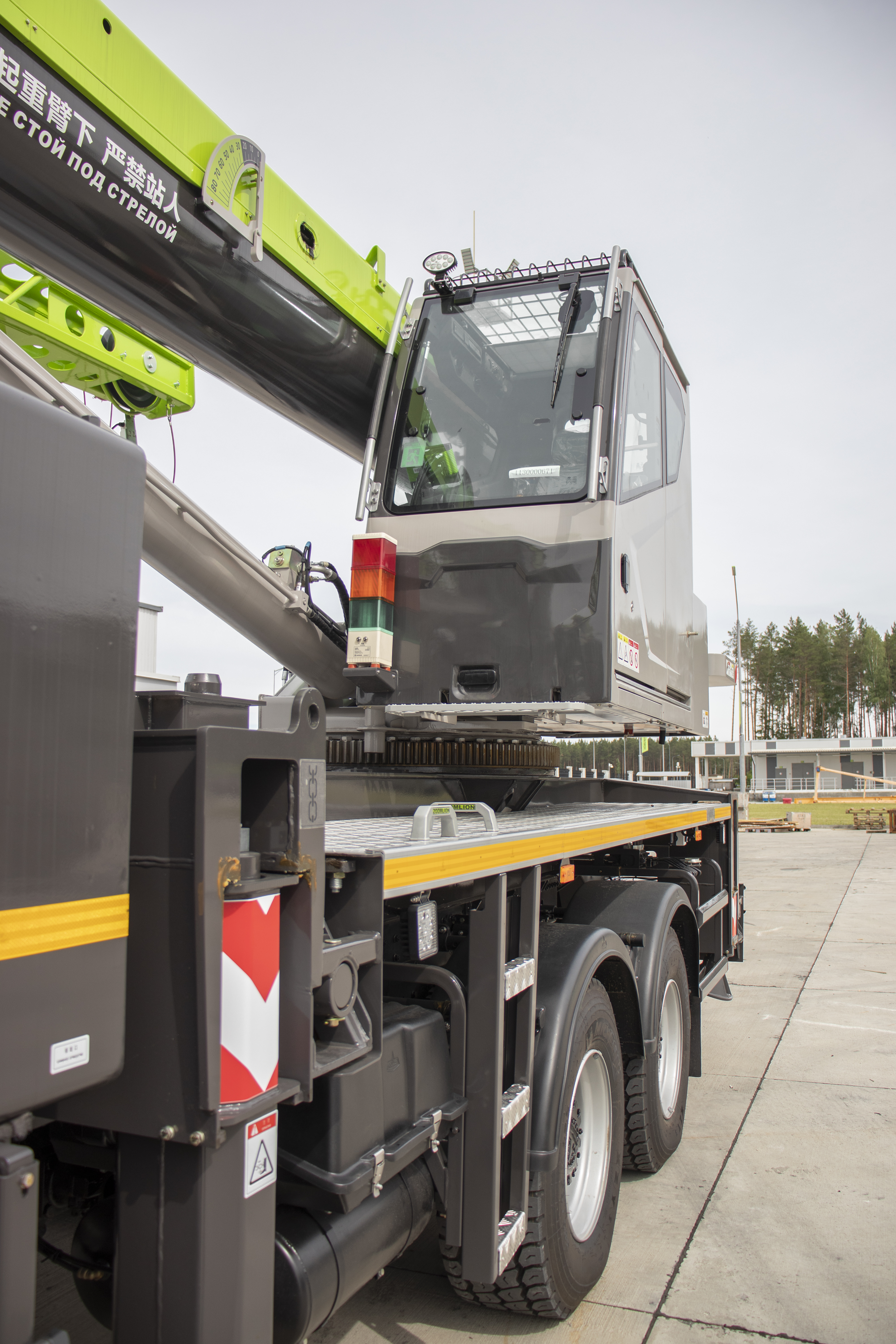

Кабина крановщика с изменяемым углом наклона.
—
Дверь кабины крановщика купейного типа
с выдвижной ступенькой.
—
Откидное переднее лобовое окно кабины
крановщика.
—
Отопитель кабины крановщика.
—
Заднее зеркало контроля намотки каната.
—
Огнетушитель в кабине крановщика (2 шт.).
—
Съемные противовесы общей массой 6,0 тонн
(дополнительно к стационарному противовесу массой 0,2 тонны).
—
Гидравлическая система установки и снятия
съемных противовесов.
