Пятисекционная стрела овоидного сечения длиной 40,5 метров и телескопический гусек длиной 9-16 метров
Органы управления - гидравлические джойстики
Изменяемый угол наклона кабины крановщика. Кабина оснащена дверью купейного типа с выдвижной ступенькой. Кабина оснащена кондиционером
Шины 385/60 R22,5
Гидравлическая система смены противовесов. Общая масса противовесов 6,0 тонн
Возможность работы на втянутых опорах

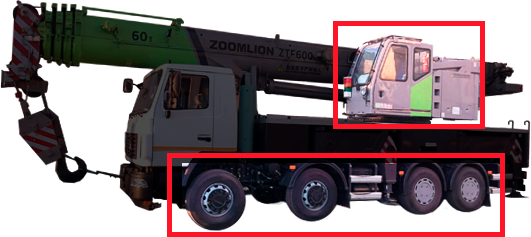

Модель базового автомобиля

— 651628-550-001

Колесная формула

— 8×4

Двигатель

— WEICHAI POWER, WP12.430E50 экологического класса Евро-5

Мощность, кВт (л.с.)

— 311 (423,0)

Коробка передач

— FAST GEAR 12JSDX240TA

Отбор мощности

— NH/1b

Колесная база, мм

— 2030+2760+1400

Топливный бак, литров

— 300

Шумоизоляционные экраны по двигателю и по кабине

— Устанавливаются

Передняя подвеска

— Рессорная 4-х листовая со стабилизатором, пониженная

Задняя подвеска

— Рессорно-балансирная со стабилизатором

Колеса

- на передних осях

— Дисковые, 11.75х22,5

- на ведущих мостах тележки

— Дисковые, 9.00х22,5

Шины

-на передних осях

— 385/65 R22.5

-на ведущих мостах тележки

— 315/80 R22.5

Рулевое управление

— С интегральным рулевым механизмом

Тормозная система

— С АБС/ПБС, без пневмовыводов для прицепа

Электрооборудование

— Тахограф цифровой, без электровыводов для прицепа

Кабина

— Типа 6501. Сиденье водителя на пневмоподвеске, пассажира – неподрессоренное установлено на инструментальном ящике, ремни безопасности, подголовники сидений, с окнами заднего обзора.

— Цвет кабины RAL 000 60 00 (по каталогу RAL DESIGN) серый, блеск покрытия – высоко глянцевое.

Базовое оснащение шасси (без доплаты)

— Устройство вызова экстренных оперативных служб (УВЭОС) «ЭРА-ГЛОНАСС».

— Огнетушитель в кабине шасси (1 шт.).

— Противооткатные упоры (2 шт.).

— Светоотражающая маркировка.

— Крылья задних колес с брызговиками.

— Установка запасного колеса.

Климатические условия эксплуатации

— Умеренный климат; У1

Грузоподъемность миди (на канатах), т

— 60

Грузоподъемность на максимальном вылете, т

— 1

Грузовой момент, кНм

— 1793

Длина стрелы, м,

— 10,7-40,5

Удлинитель стрелового оборудования («гусек»), м

— Телескопического типа, длина 9,0 - 16,0 метров

Установка удлинителя стрелового оборудования («гуська»)

— 3 положения (0 градусов; 15 градусов; 30 градусов)

Вылет минимальный при максимальной грузоподъемности, м

— 2,5

Вылет максимальный, м

— 32

Рабочая зона, градусов

— 360

Глубина опускания максимальная при работе c основной стрелой с грузом, равным 50% грузоподъемности крана

— 11

Высота подъема максимальная, м

- при минимальной длине стрелы

— 10,7

- при максимальной длине стрелы

— 41,8

- при максимальной длине стрелы с удлинителем стрелы («гуськом»)

— 57,8

Скорость подъема-опускания груза, м/мин

- номинальная, не менее

— 9,6

- увеличенная, не менее

— 19,4

- посадки, не более

— 0,4

Скорости механизма поворота (частота вращения), об/мин:

а) со стрелой 10,5-40,5 м с грузом;

- наименьшая, не более

— 0,4

- номинальная, не менее

— 1,6

- увеличенная, не менее

— 2,6

Максимальная масса груза, с которой допускается телескопирование стрелы

— В пределах грузовых характеристик, но не более 10 тонн

Время полного изменения вылета (подъем стрелы + телескопирование стрелы) не более, с

- от максимального до минимального

— 50,0

- от минимального до максимального

— 120,0

Система противовесов (в базовом исполнении, без доплаты)

— Стационарный противовес: 2,1 т.

— Съемный противовес: 3,9 т.

— Гидравлическая система установки и снятия противовесов.

Технически допустимая общая масса, т:

— 44,0

Распределение технически допустимой общей массы по осям, т

- на первую ось

— 9,0

- на вторую ось

— 9,0

- на заднюю тележку

— 26,0

Полная масса автокрана, т

а) при передвижении с гуськом, с малой крюковой подвеской, без съемного противовеса массой 3,9 тонны

— 38,2

б) при передвижении с гуськом, с малой крюковой подвеской, со съемным противовесом массой 3,9 тонны, установленным на поворотной раме сзади

— 42,0

Габаритные размеры в транспортном положении, не более мм,:

- длина

— 11 950

- ширина

— 2 550

- высота

— 3 950

Транспортная скорость на горизонтальном участке дороги с твердым покрытием, км/ч

— 5-60

Преодолеваемый краном уклон пути

— 18%

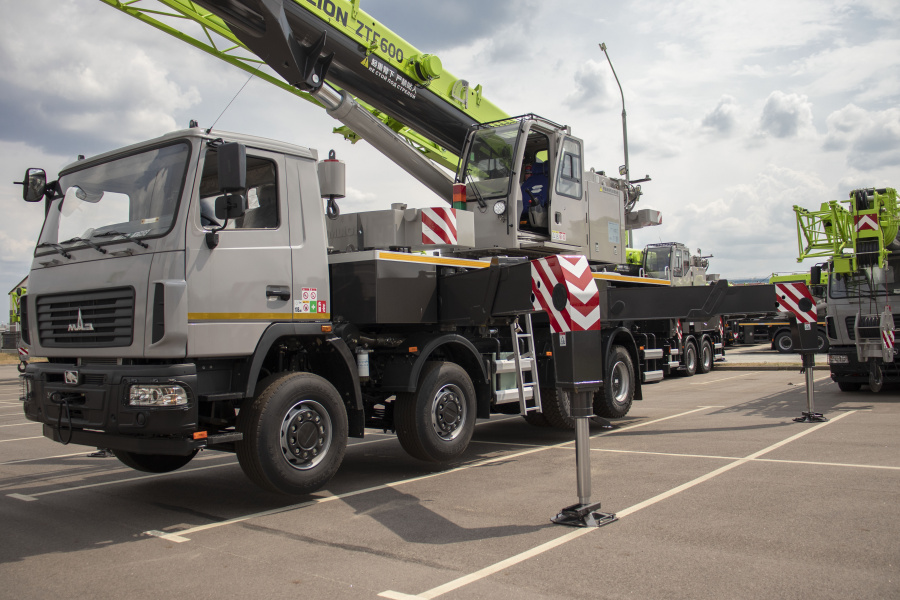

Параметры опорного контура, м:

- возможность работы на частично втянутых выносных опорах

— да

- база выносных опор (на частично втянутых выносных опорах)

— 7,1 (5,8)

- расстояние между выносными опорами (на частично втянутых выносных опорах)

— 6,9 (5,25)

Тип привода:

- механизма передвижения

— Механический от двигателя, расположенного на шасси.

- механизмов, расположенных на поворотной платформе;

— Гидравлический от насоса, расположенного на неповоротной части.

- выносных опор

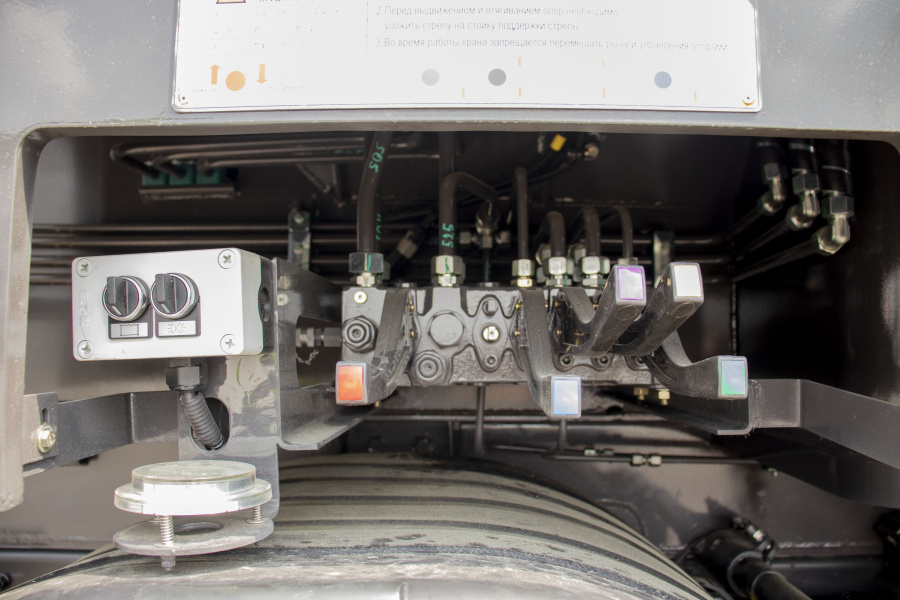

— Гидравлический от насоса, расположенного на неповоротной части.

Окружающая среда, в которой может эксплуатироваться кран:

- температура рабочего состояния, град. С:

наибольшая

— плюс 40

наименьшая

— минус 25

- температура нерабочего состояния, град. С:

наибольшая

— плюс 40

наименьшая

— минус 40

- относительная влажность воздуха, %

— 85

Допустимый уклон площадки для установки крана, % (град.):

- при работе на выносных опорах

— 5,4 (3,0)

Требования к площадке, на которой допускается передвижение крана с грузом

— Передвижение крана с грузом запрещено

Допустимое совмещение рабочих операций:

— При работе крана можно совмещать любые крановые операции. При этом необходимо выполнить соблюдать следующие условия:

— - совмещение операций достигается за счет перемещения двух любых рукояток управления крановыми операциями, для подачи рабочей жидкости в двух направлениях к исполнительным механизмам;

— - при совмещении крановых операций допускается работа с грузом не превышающим 70 % номинальной грузоподъемности крана согласно грузовысотных характеристик;

— - для предотвращения хаотичности наматывания каната на барабан не рекомендуется совмещать операции наматывание каната и задвижения телескопа.

Управление крановыми операциями

— Джойстики

Базовое оснащение автокрана (без доплаты)

— Телескопический удлинитель стрелы («гусек») длиной 16 метров.

— Кабина крановщика с изменяемым углом наклона.

— Дверь кабины крановщика купейного типа с выдвижной ступенькой.

— Откидное переднее лобовое окно кабины крановщика.

— Кондиционер кабины крановщика.

— Отопитель кабины крановщика.

— Заднее зеркало контроля намотки каната.

— Огнетушитель в кабине крановщика (2 шт.).

— Съемный противовес массой 3,9 тонны (дополнительно к стационарному противовесу массой 2,1 тонны).

— Гидравлическая система установки и снятия съемных противовесов.

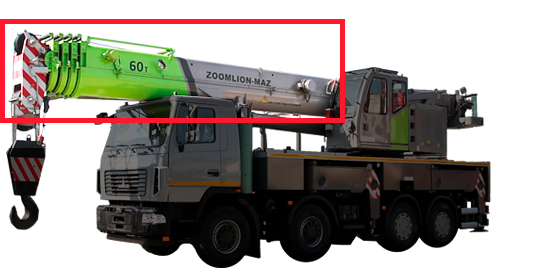

Стрела

Овоидный профиль поперечного сечения секций стрелы придает всей стреле, особенно при ее максимальных вылетах, повышенную жесткость. Жесткость стрелы, в свою очередь, позволяет производить точные рабочие движения, что важно при проведении монтажных операций или погрузке/разгрузке из узких зон и в ветреную погоду.

Полиамидные направляющие – скользуны овоидных стрел нагружены равномерно по всей их площади, что значительно снижает износ и сокращает эксплуатационные расходы.

Применение высокопрочных сталей в изготовлении 5-секционной стрелы, в совокупности с остальными элементами конструкции автокрана, обеспечивает его отличные грузовысотные характеристики.

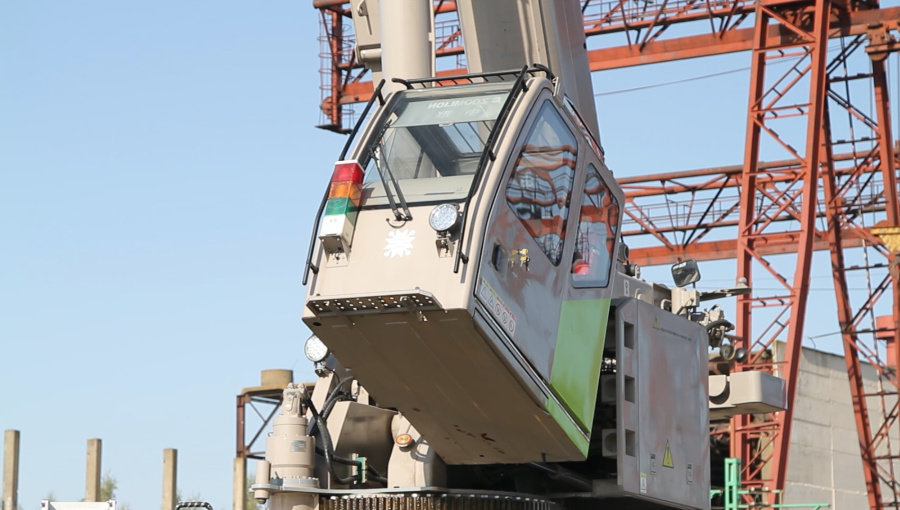

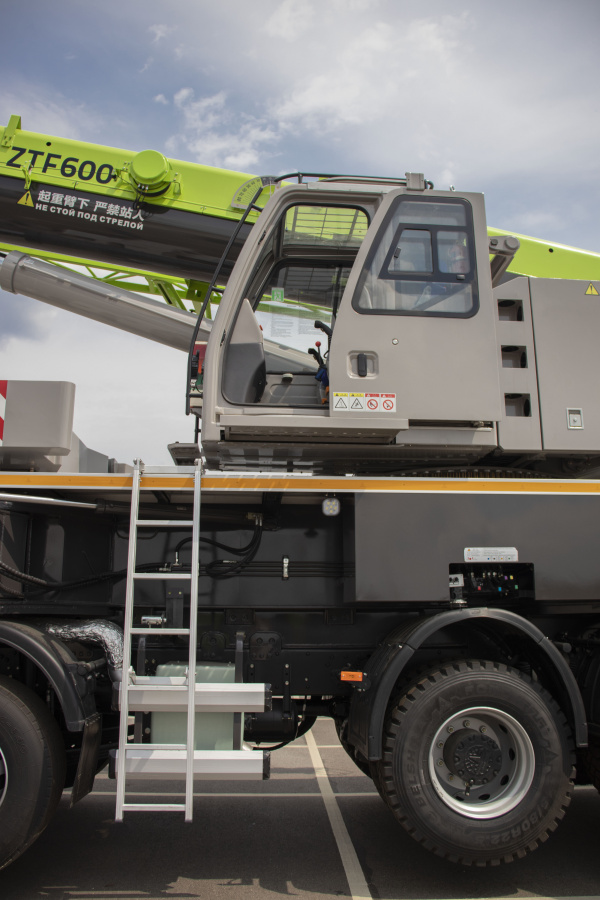

Кабина крановщика

Кабина крановщика имеет повышенную обзорность за счет большой площади остекления кабины оператора. Регулируемые сидения способствуют повышенному комфорту оператора.

Подъемная кабина с изменяемым углом наклона (до 20 градусов) улучшает энергоемкость рабочего места оператора, а улучшенный интерьер кабина крановщика делает рабочее место удобным, информативным и эргономичным для работы.

Для удобства и безопасного перемещения крановщика в кабину имеется выдвижная ступенька.

Для работы в холодное время года в кабине крановщика предусмотрен отопитель кабины, а для работы в жаркое время года для комфортной работы крановщика в кабине установлен кондициоанер. Также имеется возможность зафиксировать в открытом положении дверь купейного типа и откинуть переднее лобовое окно.

Управление крановыми операциями с помощью гидравлических джойстиков способствует совмещению движений крановой установки, а также более точному позиционированию груза в пространстве.

Кабина комплектуется стеклоочистителем, стеклоомывателем.

Все вышеперечисленные опции входят в базовую комплектацию автокрана без доплаты.
